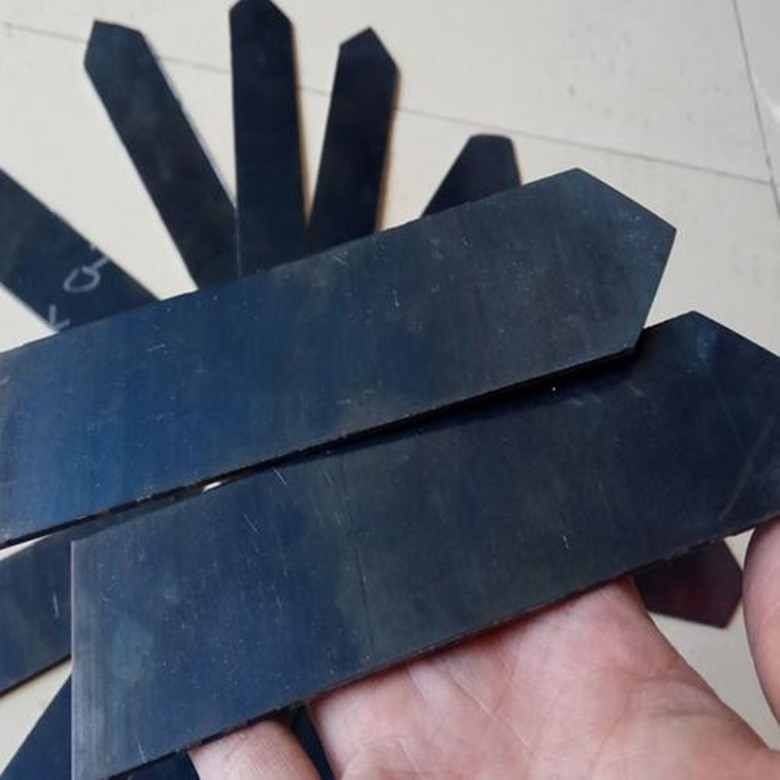

锰带 65mn弹簧钢带 发蓝65mn锰带 65mn带钢 硬态软态可任意分条

锰带 65mn弹簧钢带发蓝  65mn钢板 65mn带钢硬态软态可任意分条

牌号：65mn锰带

　　执行标准：GB/T 1222-2007
　适用范围：
　　热处理及冷拔硬化后，强度较高，具有一定的韧性和塑性；在相同表面状态和完全淬透情况下，疲劳极限与合金弹簧相当。但淬透性差，主要用于较小尺寸的弹簧，如调压调速弹簧、测力弹簧、一般机械上的圆、方螺旋弹簧或拉成钢丝作小型机械上的弹簧。

化学成份：
　　碳 C ：0.62～0.70
　　硅 Si：0.17～0.37
　　锰 Mn：0.90～1.20
　　硫 S ：≤0.035
　　磷 P ：≤0.035
　　铬 Cr：≤0.25
　　镍 Ni：≤0.25
　　铜 Cu：≤0.25
力学性能
抗拉强度 Rb(MPa)：735
屈服强度 Rs (MPa)：430
伸长率 δ10 (%)：14~21.5
断面收缩率 ψ (%)：不小于10
GB_T699-1999(优质碳素结构钢)
硬度
热轧硬度：240~270HB
冷轧软态硬度：190~220HB
冷轧硬态硬度：300~340HB
热处理硬度：38~60HRC

热处理及规范
淬火830℃±20℃,油冷; 回火540℃±50℃(特殊需要时,±30℃)。
临界点温度（近似值）Ac1=726℃，Ac3=765℃，Ar3=741℃，Ar1=689℃，Ms=270℃。
正火规范：温度810±10℃，空气冷却。
淬火、回火规范：淬火温度830±10℃，油冷却；回火温度540℃±10℃，水、油冷却。
